技术参数：

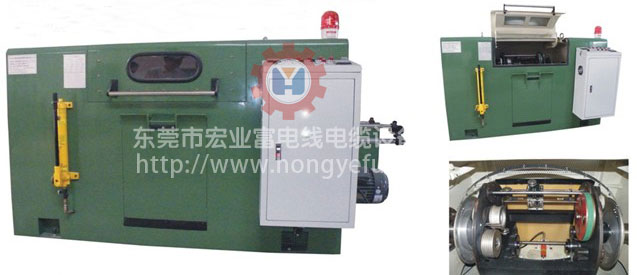

500高速型绞线机又名高速绞线机/束丝机/稔线机,广泛应用于各类软/硬导体线(铜线、漆包线、镀锡线、铜包钢、铜包铝等)及电子线的绞合，如:电源线、电话线、音频线、视频线、汽车线、网络线等。使多根单支导体扭成一股，达到线材工艺要求。
技术特点：
1.主轴最高转速为3000rpm。
2.自动张力控制:绞线时，收线从盘底收到满盘时收线张力需不断增大，本机能自动跟踪调节收线张力；使整盘收线张力均匀一致，同时本机还能不停机调节张力。
3.主机为机油润滑，自然循环冷却，有效延长主轴轴承使用寿命。过线系统采用新型结构，导线从主轴导轮直接过线到弓带上，减去了由于铝盘上的转角导轮故障而引起的的刮伤及跳股现象。
4.机内设三道紧压装置,保证导体绞合后的圆整度,降低绝缘材料的损耗.
5.整机采用同步带传动，机内无润滑点，保持机内清洁，绞线无油污，适应各类表面清洁度要求较高的线种之导体绞合。
6.调整绞距只需更换一只引取轮，调整绞向只需扳动换向杆，简捷地操作，从而降低作业者的失误率及工作强度。·整机轴承均采用日本知名品牌，弓带采用新型材料制作，柔性好，在高速运转时避免因震动引起的跳股，变频器、PLC、磁粉离合器、电磁刹车、液压千斤顶等均采用进口知名品牌,降低故障率和维护成本。
HYF-500高速绞线机技术参数
A.绞合断面积：0.03~0.937mm?
B.单根 线径：￠0.05~￠0.28mm
C.绞 距：2.19~17.89mm（或按照客户要求）
D.卷 取 轴：D.Φ300XW.180
E.装 铜 量：MAX.60kg
F.最高回转速：3000RPM/6000TPM
G.上/下轴：液压油泵升降系统
H.绞 向：“S” “Z”均可
I.排 线：轴承排线器.排距.排幅可以任意调整
J.收线 张力：摩擦张力装置，压缩弹簧张力调整
K.自动 停机：a：机内，机外断线自动停机。b：自动计米，到米自动停机
L.机用 轴承：主要轴承采用原装 瑞典生产，次要轴承部件采用日本生产
M.动力（HP）：5.5HP变频调速控制
N.机器 声响： 大约75分贝
O.机器 尺寸：L2150mmXW1404mmXH1200mm
P.净 重:1980kg
|
